Прокачка тормозов автомобилей ВАЗ 2108, 2109, 21099

Прокачка тормозов автомобилей ВАЗ 2108, 2109, 21099

Пред проведением работ по прокачке тормозной системы следует вспомнить некоторые ее особенности для легковых переднеприводных автомобилей ВАЗ.

Тормозная система автомобилей ВАЗ 2108, 2109, 21099 гидравлическая, имеет два контура: правое заднее колесо-переднее левое, левое заднее-переднее правое.

Тормозная система автомобилей ВАЗ 2108, 2109, 21099

Прокачку тормозов следует начинать с правого заднего колеса. Признаком завоздушенности тормозной системы служит снижение эффективности торможения при нажатии на педаль тормоза. Проводить прокачку тормозной системы на автомобилях ВАЗ 2108, 2109, 21099 следует обязательно проводить после ремонта или замены ее элементов, замене тормозной жидкости (по регламенту раз в пять лет).

Необходимые инструменты и материалы

— специальный ключ для отворачивания штуцеров на тормозных цилиндрах

— накидной ключ на 8 мм

— емкость (0,5 л) для тормозной жидкости

Статья в тему:  Центральный электрод свечи зажигания

— резиновая трубка (50-70 см), желательно прозрачная

Подготовительные работы

— ставим автомобиль на яму

Если проводим прокачку тормозов без ямы на ровной площадке, со снятием колес, необходимо открыть клапан регулятора давления (колдуна), иначе при вывешивании задних колес он перекроет проход тормозной жидкости в тормозные цилиндры задних колес. Для этого втыкаем шлицевую отвертку между рычагом и пластиной, принудительно утопив шток регулятора давления.

— под колеса устанавливаем упоры

— открываем пробку бачка под тормозную жидкость и доливаем до краев

При прокачке тормозов следим за тем чтобы уровень в бачке не падал до отметки min, при необходимости подливаем в него тормозную жидкость.

Прокачка тормозов автомобилей ВАЗ 2108, 2109, 21099

— Очищаем штуцер на тормозном цилиндре заднего правого колеса от грязи
— Снимаем с него защитный колпачок
— Надеваем на штуцер специальный ключ или накидной ключ на 8 мм
— Надеваем на штуцер один конец резиновой трубки, другой конец опускаем в емкость с тормозной жидкостью

Наполнить ее минимум на треть.

Прокачка задних тормозов на автомобиле ВАЗ 2108, 2109, 21099

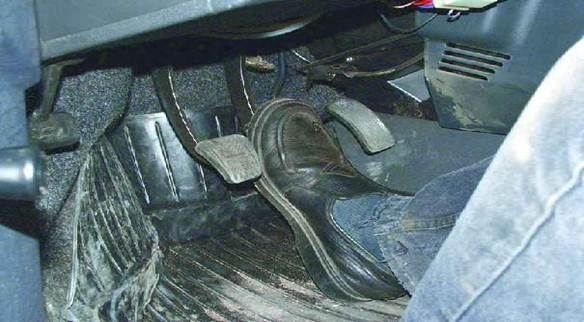

— Помощник должен медленно 5-6 раз нажать на педаль тормоза для создания давления в системе и удерживать ее в нажатом положении
— Отворачиваем штуцер на тормозном цилиндре приблизительно на пол-оборота

Наблюдаем как тормозная жидкость с пузырьками воздуха выходит из трубки в емкость. После того как она перестает выходить:

Статья в тему:  Газовое оборудование на калину
— Заворачиваем штуцер прокачки
— Повторяем процедуру еще раз

Помощник опять несколько раз нажимает на педаль тормоза и удерживает ее нажатой, отворачиваем штуцер на пол-оборота, жидкость некоторое время вытекает.

Не забываем доливать тормозную жидкость в бачок, так как уровень в нем постоянно будет падать.

— Прокачку проводим до тех пор пока не прекратится выход тормозной жидкости вместе с пузырьками воздуха, а будет идти одна тормозная жидкость

После чего окончательно затягиваем штуцер.

Повторяем аналогичную процедуру последовательно для переднего левого колеса, заднего левого, переднего правого.

Примечания и дополнения

— После прокачки тормозов на автомобиле ВАЗ 2108, 2109, 21099 нажимаем на педаль тормоза проверяем работу гидропривода. Если педаль «мягкая», опускается ниже своего обычного рабочего положения (при нажатии проходит более половины расстояния до пола), проверяем исправность (герметичность) элементов тормозной системы и проводим прокачку еще раз.

— Помимо приведения в порядок рабочей тормозной системы автомобиля следует раз в 15.000 км пробега проверять и регулировать стояночную тормозную систему («ручник») автомобилей ВАЗ 2108, 2109, 21099.

С какого колеса начать работу

После замены главного тормозного цилиндра следует проводить работу над всем контуром. В этом случае необходимо соблюдать схему прокачки. Работать предстоит в следующем порядке:

  • прокачать заднее колесо справа;
  • перейти на переднее колесо слева;
  • заняться задним левым колесом;
  • завершить работу у переднего правого колеса.
Статья в тему:  Бензогенератор не выдает нужного напряжения

Эта рекомендация содержится во всех инструкциях по ремонту автомобилей ВАЗ-2109. Обратите внимание, что контуры на ВАЗ-2109 имеют диагональное разделение, поэтому необходимо прокачивать колеса, находящиеся по диагонали.

Например, вы ремонтировали переднюю часть тормозного механизма слева, значит начинать прокачку нужно с заднего правого.

Предварительные мероприятия

Грамотно подготовившись к предстоящей прокачке тормозной системы, вы сможете серьезно сэкономить на услугах автосервисов. Посмотрите видео, почитайте наши инструкции, чтобы получить необходимый опыт и своими руками прокачать ТС

Из предварительных мероприятий выделим следующие.

  1. Проверьте, какой текущий уровень тормозной жидкости в расширительном бачке. Если он меньше отметки МАХ, потребуется долить немного ТЖ до требуемого уровня.
  2. Приготовьте любую пластиковую пустую емкость, залив туда небольшое количество тормозной жидкости.
  3. Найдите шланг достаточной длины, диаметр которого будет соответствовать диаметру штуцеров тормозных цилиндров.
  4. Если автомобиль располагается на подъемнике, то есть задние колеса вывешены, потребуется обязательно заблокировать регулятор давления. Для этого между поршнем и пластиной просто вставьте плоскую отвертку.
  5. Обязательно пригласите товарища, помощника. Нужен один человек, который поможет нагнетать давление внутри тормозной системы.
  6. Ослабьте натяжение штуцеров, прежде чем начать работу.

Прокачка

Теперь приступаем непосредственно к прокачиванию тормозной системы вашего ВАЗ 2109. Следуя определенным инструкциям и соблюдая последовательность действий, вы легче в четыре руки выполните поставленную задачу.

  1. Попросите помощника нажать на педаль тормоза около 9 раз. Именно так внутри системы будет создаваться давление. Педаль после последнего нажатия не нужно опускать. Необходимо удерживать ее прижатой к полу.
  2. В этом время вы должны надеть резиновый шланг на штуцер цилиндра. Ослабив затяжку штуцера, из системы выпускается воздух.
  3. Вместе с воздухом из системы начнет выходить тормозная жидкость.
  4. Определить наличие воздуха внутри ТС не сложно, поскольку при этом в тормозной жидкости появляются пузырьки в емкости, куда сливается состав. Убедитесь при этом, что конец вашего шланга вторым концом опущен внутрь емкости и касается залитой туда заранее ТЖ.
  5. Закрутите штуцер, после чего помощнику потребуется опять создать давление в системе. То есть вновь выполняются нажатия педали тормоза.
  6. Используя представленную инструкцию и последовательность прокачки по колесам, лишний воздух выгоняется из всей тормозной системы ВАЗ 2109.
  7. Прокачивать следует до тех пор, пока вы не избавитесь от всего воздуха, то есть ТЖ начнет выходить, не образуя пузыри внутри тары.
Статья в тему:  Можно ли на старлайн а61 поставить автозапуск

В процессе прокачки из расширительного бачка будет постепенно выходить ТЖ. По мере уменьшения количества не забывайте заливать туда новый состав. Переливать ТЖ из тары для прокачки не стоит, поскольку там, как вы помните, имеются пузырьки воздуха.

Завершив процедуру прокачки тормозной системы, затяните штуцеры, наденьте на них колпачки.

Прокачка тормозов на ВАЗ 2019, подготовка и последовательность действий

Прокачка тормозов ВАЗ 2109 выполняется в последовательности, строго определённой конструктивными особенностями, именно:

  1. Заднее правое колесо (самое дальнее колесо системы);
  2. Переднее левое (связанное системой с уже прокачанным задним правым колесом);
  3. Заднее левое;
  4. Переднее правое.

Последовательность такова из-за диагонального размещения контуров. Выполнять все этапы необходимо при прокачке по полному контуру. Одновременно можно прокачать только один.

Для работы потребуются:

Обратите внимание. Тормозная жидкость достаточно агрессивна, попадания её на кожу допускать не следует, сразу смыть. Также нежелательно её попадание на пластиковые детали, провода, в глаза, пары ТЖ ядовиты.

Подготовка к прокачке тормозов

Чтобы правильно прокачать тормоза на ВАЗ 2109, как то необходимо, потребуется грамотная подготовка по схеме:

  1. Обязательно проверить на герметичность систему, осмотр всех трубопроводов и деталей. Машина устанавливается на яму или поднимается домкратом. Трубки, соединения, шланги надо аккуратно очистить ветошью, затем нажать тормоз несколько раз, зафиксировать. При осмотре соединения и шланги не должны быть мокрыми. Обнаруженные протечки устраняют затяжкой креплений, либо заменой проблемных деталей.
  2. Убедиться, что уровень жидкости в бачке максимален, если нет – долить. Уровень придётся проверять после прокачки каждого механизма, иначе воздух снова попадёт в систему.
  3. В посуду для слива налить немного жидкости, чтобы выходящие из системы пузырьки были заметны.
  4. Штуцера перед началом работ необходимо ослабить.
  5. Также надо помнить, что у ВАЗ 2109 есть регулятор давления привода задних колёс. При прокачке в системе необходимо создать высокое давление. Чтобы регулятор не перекрыл приток жидкости к задним колёсам, при работе без ямы, на домкрате, нужно открыть его клапан и удержать в этом виде до конца работы. Для этого достаточно установить, например, плоскую отвёртку между пластиной и штоком регулятора, до упора утопив шток. Отвёртку убирают по окончании работ.
Статья в тему:  Провод высокого напряжения для авто

Прокачку тормозов на ВАЗ 2109 удобнее выполнять вдвоём, при самостоятельной работе возрастут затраты тормозной жидкости, времени, усилий, но справиться с задачей реально.

Как прокачать тормоза на ВАЗ 2109, работая вдвоём

При наличии напарника (от него не требуется никакой квалификации), схема действий такова:

  1. Напарник за рулём создаёт нужное давление в системе, выжимая педаль тормоза (нужно 5 – 9 нажатий), затем удерживает педаль в нижнем положении до окончания работы по прокачке.
  2. Тот, кто под машиной, на штуцер правого заднего цилиндра надевает шланг и полностью отпускает штуцер, чтобы потекла жидкость. Конец шланга надо предварительно опустить в посуду для слива. По пузырькам в жидкости можно судить о состоянии системы и заметить, когда воздух весь выведен.
  3. После полной очистки штуцер затягивают, а педаль отпускается, можно переходить к следующему колесу, схема та же, колесо переднее левое.
  4. Уровень тормозной жидкости в бачке, по ходу прокачки будет снижаться, его понадобится восстанавливать до максимальной отметки.
  5. Выполнив прокачку по полному (или одному, по необходимости) контуру, штуцера надо окончательно затянуть и надеть защитные колпачки.

Если работать приходится самостоятельно, схема и последовательность действий почти та же. Педаль можно выжимать самостоятельно, а можно использовать аэратор (цена до 150 рублей).

  • Переходник аэратора соединяется с насосом, можно с накачанным колесом;
  • С поднятой домкратом машины снимается нужное колесо;
  • Вместо собственной крышки, на бачок навинчивается крышка аэратора;
  • После ослабления штуцера, выполняется прокачка по общей схеме.
Статья в тему:  Как увеличить радиус действия брелка сигнализации

Колёсный золотник при такой прокачке используют вместо компрессора, а в крайнем случае, тормоз выжимают и придавливают камнем, до конца прокачки.

По завершении работ выполняется проверка, прежде всего хода педали тормоза, он не должен быть излишне мягким, а педаль – проваливаться. Проверке и регуляции подлежит также стояночный (ручной) тормоз, раз за 15 000 км.

Как прокачать тормозную систему одному

Если в данный момент вы не можете позволить себе помощника и вы работаете один, то без проблем можно прокачать тормозную систему ваз 2109 одному, как это сделать смотрите на картинке ниже, а также смотрите видео.

Видео как прокачать тормозную систему одному

Как прокачать систему самому и проверить результат

Если нет возможности привлечь второго человека, а прокачку необходимо срочно выполнить, это можно сделать и самому. Для самостоятельного удаления воздуха из магистрали понадобится специальное приспособление — аэратор. Он состоит из крышки, которая накручивается на бачок, и шланга, что заканчивается переходником для компрессора либо колёсного золотника. Стоимость такого прибора в любом автомагазине не превышает 150 рублей.

Ваши действияЧто это даст
Надеваем переходник аэратора на компрессор, насос или накачанное колесо.Это будет источник давления, таким образом, не нужно нажимать на педаль.
Далее следуем приподнять ВАЗ 2109.Делаем это при помощи домкрата.
Снимаем колесо.Добираемся до штуцера тормозного цилиндра.
Откручиваем крышку бачка с жидкостью и навинчиваем вместо неё крышку аэратора.Можно удалять воздух из магистрали.
Ослабляем затяжку штуцера.Выкачиваем воздух по аналогии.
Статья в тему:  Гранта лифтбек кориандр 2018 фото

После прокачки тормозов сразу выезжать на дорогу с интенсивным движением нельзя, нужно проверить работоспособность тормозов. Для этого выезжаем на сухую дорогу, где нет машин. Далее разгоняемся до скорости 40 км/ч и нажимаем на педаль тормоза. Удерживать ногу на педали необходимо до тех пор, пока автомобиль полностью не остановится. Выходим из машины и рулеткой замеряем длину тормозного пути. Показатель не должен превышать 12,2 м.

Сразу после удаления воздуха из магистрали вливаться в поток с интенсивным движением нельзя! Требуется испытание. Если после проверки работоспособности тормозов величина тормозного пути в норме — система исправна, смело выезжайте на дорогу.
