Самостоятельное подключение противотуманных фар на ВАЗ 2110: изучаем особенности установки

Самостоятельное подключение противотуманных фар на ВАЗ 2110: изучаем особенности установки

Постоянно вносимые изменения АвтоВАЗом в свои конвейерные модели приводят к тому, что при детальном ознакомлении одинаковые по документации авто имеют существенные отличия. Например, не все заводские ВАЗ 2110 имеют противотуманные фары (ПТФ).

И у владельцев возникают вопросы относительно того, что необходимо сделать, чтобы подключить их своими руками? В данной статье речь пойдет о том, может ли «пережить» подключение противотуманных фар ВАЗ 2110 без разборки передней части автомобиля и панели приборов.

Зачем нужны противотуманные фары

Туман — это приземлённое клубящееся облако, состоящее из мельчайших капелек воды, взвешенных в атмосфере. При сплошном «молоке» освещение дорожного полотна фарами приводит к тому, что рассеянные пучки света частично отражаются от капелек и ослепляют водителей. Свет не может проникнуть сквозь туман на большое расстояние, поэтому видимость резко снижается.

Главное предназначение противотуманных фар (ПТФ) — формирование правильного направления светового потока. Его можно представить в виде параллелепипеда — широкого по горизонтали и узкого по вертикали. Этот световой поток стелется по поверхности дорожного полотна, под туманом. Дополнительные ПТФ предназначены именно для создания низкого яркого освещения над проезжей частью автодорог при неблагоприятных метеоусловиях.

Статья в тему:  Лучшая зимняя шипованная резина 2017 2018 года

Противотуманные фары формируют яркий поток света, который направлен низко над дорожным полотном

При сильном тумане правильно смонтированное дополнительное освещение даст видимость боковой линии разметки дорожного полотна не более 10 метров. Но и этого вполне хватит для соблюдения безопасности, так как в условиях плохой видимости автомобили едут на предельной малой скорости.

При тумане или обильных осадках водитель видит перед собою «стену» из отражённых лучей, сквозь которую с трудом угадываются дорожное покрытие и обочина. Давно подмечено, что туман над землёй зависает с зазором до полуметра, поэтому фонари, смонтированные внизу и светящие под дымную пелену, гораздо лучше основных фар освещают дорогу.

Сильный дождь и обильный снег падают стеной до самой земли, поэтому для лучшей освещённости дороги при плохих метеоусловиях важен сконцентрированный поток света на малой высоте (до 50 сантиметров) жёлтого или белого света. Этот спектр излучения обладает максимальной интенсивностью энергии потока в сравнении с плотностью освещения зелёными, синими или фиолетовыми лучами.

Автомобили ВАЗ 2110 с противотуманками не только выглядят более привлекательно, но и способствуют безаварийной езде в сложных дорожный условиях

Виды приборных панелей и расположение кнопки противотуманных фонарей

Как я уже отмечал выше, в зависимости от модификации автомобили ВАЗ 2110 комплектуются двумя типами панелей: так называемой старой и европанелью. Если у тебя установлена европанель, то место для установки кнопки включения противотуманных фонарей расположено слева от руля, причем эта кнопка размещается в непосредственной близости от кнопки включения габаритных огней.

Статья в тему:  Плохо дует печка в ноги ваз 2110

На европанели кнопки включения противотуманных фар и габаритных огней устанавливаются рядом

На некоторых модификациях европанели кнопки габаритов и противотуманных фонарей могут располагаться одна над другой:

Кнопки на этой панели ВАЗ 2110 расположены на отливе приборного щитка одна над другой

На обычной, старой панели специального места для установки переключателя ПТФ нет, но есть места для установки дополнительных кнопок любого назначения, в том числе и для подключения ПТФ. Они закрыты заглушками и располагаются на панели переключателей между водителем и пассажиром.

На автомобилях со старой панелью места для дополнительных кнопок располагаются справа от водителя

Указанные места установки выключателя противотуманных фар на ВАЗ рекомендованы, но не обязательны. Ты можешь установить кнопку ПТФ в любом удобном для тебя месте.

Установка

К приобретенному комплекту предлагается всегда схема подключения противотуманных фар на ВАЗ 2110, потому особых проблем возникнуть не должно. Но учтите, возможно что-то придется подкорректировать, отрегулировать для обеспечения эффективной работы.

Схема подключения

Перед тем как установить противотуманные фары на ВАЗ 2110, нужно определиться с местом их расположения. Если конструкцией авто не предусмотрено место для них, тогда монтировать будет под передний бампер.

Схема подключения ПТФ выглядит следующим образом.

  1. Прокладываем проводку противотуманных фар на ваш автомобиль. Делается это через левую часть под капотом по крылу. Примерно так же проходит основная проводка.
  2. Теперь нужно подключить питание на кнопку, которая расположится на приборной панели. Согласно заводской схеме, питание устанавливается от предохранителя на правых габаритах. Но можете воспользоваться кнопкой включения света или выводом от замка зажигания к включению головной оптики. То есть в такой ситуации противотуманки будут включаться при включенном зажигании. Некоторые берут питание от вывода на габариты. Это делать можно, но не рекомендуется. Если вы забудете отключить ПТФ, аккумулятор вскоре сядет.
  3. Соединяем штекеры с фарами. Если после этого не горят противотуманки на ВАЗ 2110, в схеме была допущена ошибка. Проверьте каждый элемент цепи. Определить где находится реле противотуманных фар на ВАЗ 2110 не сложно, потому убедитесь в наличии щелчка реле. Если он присутствует, тогда катушка его активирует. Не редко приходится менять реле.
Статья в тему:  Фильтр для магнитолы своими руками

Последний этап установки начинается уже после того, как все провода были подключены, питание заведено, и свет противотуманок пролился наружу. Речь идет о регулировке.

Если же имеются отклонения от нормы, обязательно выполните регулировку. Эту работу можно выполнить самостоятельно, но потребуются идеальные условия помещения. Потому лучше доверьтесь специалистам с автосервиса, у которых имеется специальный стенд, ровная площадка, оборудование для регулировки.

Противотуманные фары на ВАЗ-2110

Если отталкиваться только от функциональности, то эти фары предназначены для освещения пространства только в непогоду.

Использовать их вместо фар головного света нежелательно, поскольку ввиду нижнего расположения они будут слепить встречных водителей. Кроме того, противотуманки собирают всю грязь и пыль, брызги и зимнюю посыпку с дороги, а это тоже влияет на рассеивание пучка света и на помехи для встречных водителей.

Разновидности

В продаже существует масса разновидностей противотуманных фар.

Они комплектуются как обычными лампами накаливания, так и галогенными, светодиодными и, конечно, ксеноновыми.

Последний вариант мы и рассматривать не станем, поскольку более бестолкового применения газоразрядному свету придумать сложно.

Встречаются комбинированные противотуманки , в которые встроены дневные ходовые огни. Неплохой экономный вариант.

Противотуманная фара, совмещенная с дневными ходовыми огнями.

Конечно, и по форме есть из чего выбрать — классические круглые и прямоугольные, овальные и квадратные, орлиные и ангельские глаза. Здесь только чувство меры и привитый вкус на уроках изобразительного искусства будут нам советчиком.

Делят противотуманки и по типу рассеивателя — линзованные, рифлёные, прозрачные.

Противотуманки Бош ООО «Аутомотив Лайтинг»(Рязань) и лампы Osram All Season (всесезонные) Super H3.

Статья в тему:  Предохранитель на дворники ваз 2107 инжектор

Для противотуманных фар особой разницы нет, хотя у каждого свои предпочтения, как и в случае с цветом рассеивателя. Он может быть как классическим белым, так и жёлтым. Что касается цен, то для примера приведём несколько комплектов, импортных и отечественных:

  • пара ПТФ Bosch производства г. Рязань, в комплекте только фары, без проводки, цена 990 рублей;
  • DLAA LA-519 , похожи на предыдущий комплект, но с прозрачным плафоном, цена 860 рублей за пару;
  • комбинированные китайские фонари ZFT 162A , 1000 рублей за пару, есть светодиодные дневные ходовые огни, рифлёный плафон;
  • DLAA PL519DB , Китай, встроенная светодиодная подсветка, под лампу Н1, цена порядка 1300 рублей.

Есть в продаже и противотуманки завода Автосвет (г. Киржач), а также известных мировых производителей (Hella, Valeo, Sirius, Farren, Sho-Me) c ценами от двух и до пяти тысяч.

Оригинальные противотуманные фары «Киржач».

Содержание статьи:

1. Схема подключения противотуманных фар ВАЗ 2110 в ВАЗ 2112

Решил добавить фото инструкции по подключению туманок, может кому пригодится.

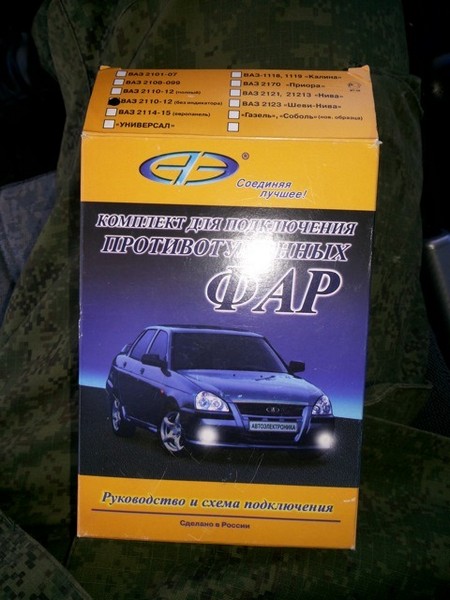

комплектация (не у всех в комплект входит индикатор включения ПТФ, смотрите на упаковке пометку)

Подключение ПТФ на ВАЗ 2110, 2112, 2111 со старой панелью

Кнопка ПТФ. 7 — масса, 9 и 10 на Ш1-5, 58R

Сегодня разобрался с подключением ПТФ.
(Вчера они заработали, но потом потухли). Дело было вот в чём: в интернете полно схем с реле ПТФ. Я делал с ним. Сегодня я понял, что реле не нужно ВООБЩЕ. Оно греется и отключается. Нужно оно для короткого запуска. Работает по принципу магнита (проводится ток, примагничивается пластина, замыкает контакты, подаёт «+»). Короче говоря, нужно оно для коротких запусков (например, стартер). А здесь горящие ПТФ нужны нам постоянно. Поэтому убираем его из схемы. (Туманки идут ч/з предохранители 4 и 14, поэтому не стоит бояться, что вся проводка замкнёт).
Сегодня я составил схему подключения противотуманок, надеюсь, что кому-то она поможет. Цвета условные, чтобы было лучше видно, поэтому смотрите по факту. Представляю вашему вниманию схему подключения противотуманных фар.
Ну и мой двинчик :3

Статья в тему:  Почему кидает заднюю часть машины

2. Установка и подключение ПТФ в ВАЗ 2110

На днях наконец то руки дошли до установки и подключения ПТФ.

Для начала приобрел в магазине:

1. Фара противотуманная ВАЗ-2110 (под лампу H1) Киржач (Автосвет) 2110-3743010-03 — 800 руб;
2. Проводка ВАЗ-2110-12 противотуманных фар СБ комплект АЭНК — 350 руб
3. Рамка противотуманных фар ВАЗ-2110-2112 правая + левая 2111-28031922803193 — 100 руб;
4. Лампы МАЯК H1 12V 55W ULTRA Super Light+90%;
5. Болты М6х45 — 4 шт;
6. Барашки М6 — 4 шт.

Шаг 1: Установка ПТФ

1. Затянул фары броне пленка желтая ORACAL 8300 №21;

2. Установил лампы Автолампа МАЯК H1 12V 55W ULTRA Super Light+90%;
3. Замазал силиконовым герметиком все возможные места проникновения влаги внутрь фары;

4. Снял заглушки для противотуманных фар на бампере, чтобы добраться до них, пришлось попотеть, так как крепление их находится с внутренней стороны бампера, заглушка крепится на два винта. Я подлезал к ним через капот, больше всего проблем доставила правая, очень трудно к ней подобраться;

5. Взял ПТФ, приставил к ним рамки и вкрутил болты в отверстия для крепления (болты идут туго, нарезая резьбу в пластике). Использовал для вкручивания головку, так как провернуть их вручную не реально (аккуратней болты очень нагреваются!).

ну и бонус: крепления болтами теперь без спец инструмента с внешней стороны хулиганы точно не снимут!( Шутка конечно — кому они нужны, чтобы их снимать))))

Статья в тему:  Почему вешают ведерко на машину

6. После установил противотуманные фары используя для крепления барашки, в дальнейшем можно очень удобно и быстро произвести их монтаж (демонтаж)!

в будущем буду менять колодки подключения ПТФ на колодки датчика коленчатого вала ВАЗ-2108-2110, так как они имеют резинку и герметичное соединение для защиты от попадания влаги на контакты!

Фары на месте. И надо было шляпки болтов закрасить в черный

Шаг 2: Подключение ПТФ:

1. Для монтажа проводки ПТФ использовал комплект подключения ПТФ, единственный минус в этом комплекте это отсутствие индикатора включения ПТФ, и поиски его потом для меня стало проблемой, поэтому берите полный комплект;

2. Первым делом уложил (+) провода в гофру, провода оказались длинными (укорачивал);

3. Прокладывал их через отверстие где проложены трубки гидрокорректора (но этот способ сложный, так как придется снимать жабо и мотор привода дворников), видел, что многие прокладывают их, через отверстие троса сцепления. (Думаю, это не безопасно, может со временем протереться провод, и не далеко до КЗ) или сверлят новое (сверлить тоже не мой вариант).

снял жабо, моторчик дворников

4. После уже работаем с монтажным блоком (использовал инструкцию, приложенную в комплекте подключения ПТФ в ней все подробно и понятно расписано.

Единственный затруднительный момент — пришлось из колодок вынимать клеммы и так как провода толстые, а обжимки не было – паял провода между собой и к клеммам, затем уже обжимал пассатижами, закрывал термоусадкой и устанавливал обратно в колодку (зато теперь все крепко держится).

Статья в тему:  Почему горит масленка на панели

5. Проверяем фары, все работает!

Шаг 3: Регулируем положение фар с помощью регулировочного винта.

3. Подключение ПТФ ВАЗ 2112 (европанель)

под капотом должна быть заводская проводка пот ПТФ, находим эти фишки в районе заглушек противотуманок под основными фарами

провода под капотом выходят в эту фишку к блоку управления

далее я купил готовый комплект подключения ПТФ на европанель с кнопкой, реле и проводами, черный провод от реле прикрутил на массу под панелью

нам нужно подключить 5 проводов, 2 синих провода одной стороной одеваются на фишку готовой проводки около блока, другими концами вставляются в колодку Ш1 в ячейки 1 (желто-черный провод) и 6 (желтый провод (у меня они изображены стрелочками с цифрами 5 и 4,. далее оранжевый провод в колодку Ш1 в ячейку 8 ( у меня это стрелочка 2), остается 2 красных провода от реле, так вот красный провод от (реле 87) вставляем к колодку Ш1 в 5 ячейку( у меня это стрелочка 3), и второй красный провод от реле 30 вставляем в колодку Ш3 в ячейку 6 ( у меня стрелочка с цифрой 1 и все, бабота закончена

4. Установка ксенона Il Trade в ПТФ ВАЗ 2112

Покупал комплект корейского ксенона в компании avtosvet.pro, отличные ребята там работают, отличные цены.

В машине стояли «недосветодиодные дневные ходовые огни», которые были повреждены и явно давным-давно не работали.

Статья в тему:  Как снять тормозной барабан на приоре

Купил в Автотраке за 600 рублей новые туманки (корпус + стекла), без проводки.

Пластиковые держателя позаимствовал с «недоДХО».

Новые ксеноновые лампы не подходили в гнездо, оно почему-то было прямоугольным, пришлось чуть доработать пластмасску на лампах. Крепко их зажал скобами и залил всё это дело силиконовым герметиком.

+ также промазал силиконом и по контуру стекла к корпусу фары.

Примерям готовую проводку с блоками розжига

Блоки брал SLIM, что означает тонкие, чтобы их было удобно крепить

Дальше ставим всё на свои штатные места, подключаем проводку, крепим блоки и наслаждаемся видом.

+ В темноте ночной фонари чуть-чуть отрегулировал, повернул их максимально вниз, чтобы не слепить водителей.
