Установка дополнительной подсветки в багажник и полку багажника Лады Приора

При открытии багажника свет загорается только при включенных габаритах – это недостаток штатного подключения плафона освещения багажника многих автомобилей АвтоВАЗа (в том числе Лада Гранта, Приора, Калина). Предлагаем вам способ, который сделает подсветку в багажном отделении независимой.
Потребуется: несколько метров провода, мультиметр или тест-лампа, изолента.

Чтобы подсветка включалась при открытии крышки багажника независимо от габаритов, необходимо проложить провод от потолочного (штурманского) светильника на потолке (где есть постоянные +12В) к плафону багажника. Снимать обшивку крыши совсем не обязательно, достаточно немного отогнуть ее с края или немного вывести из уплотнителя дверей.

Один конец проводки подключаем к центральному проводу разъема плафона салона (для Лада Приора) или к крайнему для Лада Калина/Гранта (белый или бело-красный). Цвет проводов может меняться в зависимости от модели автомобиля или его комплектации, поэтому предварительно проверьте его мультиметром или тест-лампой. Провод прячем под уплотнителем двери и спускаем вниз к светильнику в багажнике.

Другой конце проводки – к плафону в багажнике. К нему подходят два провода, один из них масса, а другой +12В от габаритов (обычно желто-красный или желтый). Также рекомендуется сначала проверить прибором. Отключаем второй провод и изолируем его. На его место подключаем провод от штурманского светильника. Готово!

Статья в тему: Болты крепления колеса лада гранта

Схема переднего плафона Lada Priora:

крайний левый (красный) – «масса»
центральный (белый) – +12В
крайний правый (черный) – «масса» (концевики дверей)

Схема переднего плафона Lada Granta (дорестайл) и Lada Kalina:

крайний левый (черный) – «масса»
центральный (зеленый) – «масса» (концевики дверей)
крайний правый (красный) – +12В

Схема переднего плафона с ЭРА-ГЛОНАСС для Lada Granta FL:

11 и 14 – +12В появляется после включения главного реле (включения зажигания, открывания дверей). Питание пропадает через 2-5 минут после удаления ключа зажигания.
15 – «масса».
17 – «масса» (концевики дверей), которая появляется на некоторое время при открытии дверей.

Кстати, в комплектациях “Люкс” средний провод потолочного плафона имеет функцию автоотключения через 10 минут после бездействия, что весьма удобно.

Напомним, что постоянные +12В можно взять и из других источников, например:

С замка зажигания (50 контакт)
Разъем ISO магнитолы (А4 контакт)
Прикуривателя (средний провод бело-красный или красно-голубой)

А вы делали подсветку багажника независимой от габаритов? Возможно, вы задумывались об установке дополнительной подсветки в дверях?

Установка дополнительной подсветки в багажник и полку багажника Лады Приора

Содержание статьи:

1. Установка дополнительной подсветки багажника Лады Приора

Сразу после покупки машины меня удручал фонарик в багажнике. Толку от него не было совершенно. Заменил его на 6 мощных светодиодов. Света стало намного больше, но его все-равно не хватало, потому что все багажное отделение отделано черным свет поглощающим материалом и отражать свет там нечему.
Некоторое время назад разжился на работе светодиодной лентой. Возил ее очень долго и никак не мог найти ей применение. И вот она мне и пригодилась.
Купил разъемы “папа” и “мама” вот такие

Статья в тему: Плохо заводится дизель причины

Отрезал кусок ленты необходимой длинны и припаял к ней один из разъемов

Далее решил, что питать эту ленту буду через отдельный предохранитель, потому как даже приблизительно не знал, сколько она потребляет. Пропаял и второй разъем.

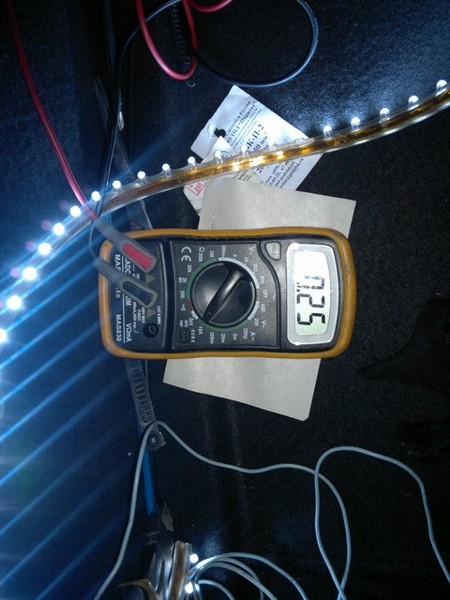

Далее сделал пробное включение ленты и оказалось, что она потребляет всего 250мА.

Ленту, не мудрствуя лукаво, прикрепил четырьмя пластиковыми хомутами к верхней перекладине усилителя кузова “Техномастер”. Лента пошла снизу перекладины.

Несколько раз мне приходилось снимать эту поперечину для перевозки крупногабаритных грузов. Снимается она несложно-минут за 10. Поэтому, если в будущем снова понадобится ее снять, то просто разъединю разъемы ленты и сниму поперечину вместе с лентой.

Разъемы я вытащил для наглядности. На самом деле они прячутся под обшивкой.

Ну и результат проделанной работы. Снимал специально без вспышки. Ах, да, запитал ленту от фонаря подсветки багажника.

Света стало столько, что я даже могу кому-нибудь отдать половину

2. Подсветка полки багажника Лады Приора

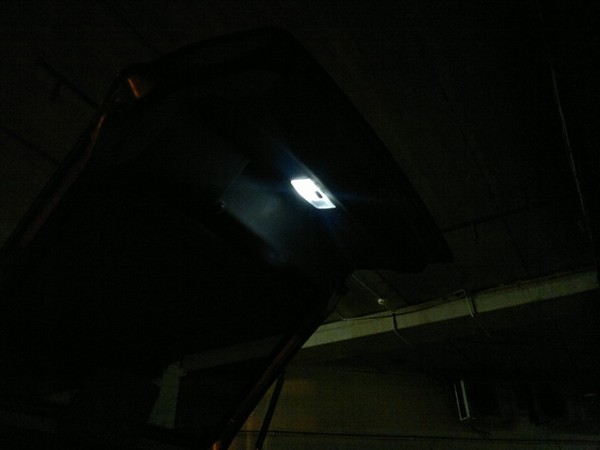

Кто-то на днях интересовался, как будет реализована подсветки полки багажника. Вот и отчет. Все просто. Прикупил полулюксовый приоровский плафон, установил в него яркие светодиоды вместо штатной лампы накаливания и врезал этот плафон в пластиковую обшивку двери багажника.
