Как сделать газогенератор для автомобиля своими руками

Как сделать газогенератор для автомобиля своими руками

Эта статья – для мастеровитых энтузиастов, не жалеющих времени и сил для достижения результата. Зачем такая преамбула? Потому что здесь пойдет речь о том, как сделать газогенератор своими руками. Это довольно сложный агрегат, вырабатывающий из дров и угля горючее, способное заменить традиционные виды топлива – бензин в автомобиле и природный газ в доме. Мы познакомим вас с устройством газгена и трудностями, связанными с его изготовлением, установкой и эксплуатацией.

  • 1 Схема газогенератора и принцип работы
  • 2 Конструкция установки
  • 3 Изготовление газгена для автомобиля
  • 4 Подключение и запуск ДВС
  • 5 Заключение

Устройство

Основной корпус газогенератора (рис.1) представляет собой вертикальную металлическую колонну, имеющую цилиндрическую или прямоугольную форму. В нижней части, в районе топки, колонна сужается. В этой области генератора расположены патрубки забора наружного воздуха, ниже располагается зольное отделение, оборудованное лючком для удаления золы, либо специальным механизмом золоудаления. Также имеется лючок для осуществления розжига генератора.

Верхняя часть колонны оборудована крышкой, через которую осуществляется загрузка дров или деревянных отходов. Чуть ниже находится патрубок для отвода продукта пиролиза — горючего газа. Проходя через фильтр грубой очистки, где происходит осаждение крупных частиц сажи и дегтя, газ попадает в охладитель, который обычно выполняется в форме змеевика или радиатора.

Статья в тему:  Дастер или шеви нива плюсы и минусы

Фильтр грубой очистки представляет собой стальную емкость, имеющую овальное сечение (показано на рисунке). Внутри емкость оборудована специальными перегородками для более надежного улавливания крупных частиц сажи. Содержащийся в газе водяной пар конденсируется, образовавшаяся при этом влага скапливается на дне фильтра. После охлаждения в радиаторе, газ поступает в фильтр тонкой очистки, где осуществляется отделение мелких механических примесей.

После тонкой очистки установлено устройство для подготовки топливной смеси и ее подачи в цилиндры двигателя внутреннего сгорания. На этом этапе происходит дозированное смешивание газа с атмосферным воздухом.

На этапе розжига и выхода генератора на рабочий режим, желательно использовать принудительную подачу воздуха. После запуска двигателя внутреннего сгорания, дутье следует отключить, так как разрежение в цилиндрах двигателя обеспечит необходимое движение воздуха.

Мифы о газогенераторных установках

На просторах интернета часто встречается множество необоснованных утверждений о работе подобных агрегатов и дается противоречивая информация об использовании газогенераторов. Попытаемся все эти мифы развеять.

Миф первый звучит так: КПД газогенераторной установки достигает 95%, что несоизмеримо больше, нежели у твердотопливных котлов с эффективностью 60—70%. Поэтому отапливать дом с ее помощью куда выгоднее. Информация некорректна изначально, нельзя сравнивать бытовой газогенератор для дома и твердотопливный котел, эти агрегаты выполняют разные функции. Задача первого – вырабатывать горючий газ, второго – нагревать воду.

Когда говорят о генерирующем оборудовании, то его КПД – это отношение количества полученного продукта к объему газа, что возможно выделить из древесины теоретически, помноженное на 100%. Эффективность котла – это отношение вырабатываемой тепловой энергии дров к теоретической теплоте сгорания, также умноженное на 100%. Кроме того, извлечь из органики 95% горючего топлива может далеко не каждая биогазовая установка, не то что газогенератор.

Вывод. Суть мифа в том, что массу либо объем пытаются через КПД сопоставить с единицами энергии, а это недопустимо.

Обогревать дом проще и эффективнее обычным пиролизным котлом, что таким же способом выделяет горючие газы из древесины и тут же их сжигает, используя подачу вторичного воздуха в дополнительную камеру сгорания.

Статья в тему:  Колонки в машине начали хрипеть

Миф второй – в бункер можно закладывать топливо любой влажности. Загружать-то его можно, да только количество выделяемого газа падает на 10—25%, а то и более. В этом отношении идеальный вариант — газогенератор, работающий на древесном угле, что почти не содержит влаги. А так тепловая энергия пиролиза уходит на испарение воды, температура в топке падает, процесс замедляется.

Миф третий – затраты на обогрев здания снижаются. Это нетрудно проверить, достаточно сравнить стоимость газогенератора на дровах и обычного твердотопливного котла, тоже сделанного своими руками. Плюс нужно водогрейное устройство, сжигающее древесные газы, например, конвектор. Наконец, эксплуатация всей этой системы отнимет немало времени и сил.

Вывод. Самодельный газогенератор на дровах, сделанный своими руками, лучше всего использовать совместно с двигателем внутреннего сгорания. Именно поэтому домашние умельцы приспосабливают его для генерации электроэнергии в домашних условиях, а то и прилаживают установку на автомобиль.

Способ №3

Для реализации следующего способа необходимо подготовить трубку из нержавейки на 4.25 дюйма (14 сантиметров в длину) и бак на пять галлонов. Вместо трубы можно использовать старый огнетушитель.

Далее алгоритм действий выглядит следующим образом:

  • в барабане вырезается специальное отверстие для установки подготовленной трубы;
  • вырезается фланец. Для этого используется небольшой кусок стали на 1/8 дюйма. Он необходим, чтобы закрепить трубку пламени в барабане;
  • с помощью алюминиевых уголков и болтов производится крепление трубки пламени к фланцу.
Статья в тему:  Льет во вторую камеру карбюратора солекс

В качестве прокладки можно использовать силиконовую прокладку, с помощью которой можно эффективно заделать все имеющиеся трещины и швы;

в баке вырезается дверца такого размера, чтобы в нее могли попасть руки для уборки старого пепла. После делается небольшая дверца (из другого бака). Фиксацию дверцы можно организовать с помощью специальных крепежей;

  • в качестве решетки для нижней части трубки можно использовать решетчатую часть из пароварки. Главное требование, чтобы она была выполнена из нержавейки;
  • жаровня решетки подвешивается немного ниже нижней части трубы пламени с помощью цепей;
  • все элементы устанавливаются на основу, а именно решетка, фланец, жаровая труба. Для уплотнения стыков, как упоминалось выше, должна использоваться высокотемпературная смазка;
  • для прогонки газа используется вентилятор.

Другие схемы, которые смогут вам помочь в изготовлении газогенератора.

Устройство и изготовление газогенератора

Рассмотрим подробнее устройство газогенератора. Помимо корпуса, внутри которого располагается основная часть элементов, конструкция включает:

  • бункер (камера для загрузки топлива);
  • камеру сгорания (именно там происходит процесс тления древесины при высоких температурах и с минимальной подачей воздуха);
  • горловину камеры сгорания (здесь происходит крекинг смол);
  • воздухораспределительную коробку, оснащенную обратным клапаном;
  • фурмы (калибровочные отверстия, за счет которых распределительная коробка сообщается со средней частью камеры сгорания);
  • колосниковую решетку (служит опорой для тлеющего топлива);
  • загрузочные люки, оборудованные герметичными крышками (люки в верхней части требуются для загрузки топлива, в нижней – для очистки агрегата от накопившейся золы);
  • отводящий патрубок (по нему выходит горючий газ и попадает в приваренную трубу газопровода);
  • воздушный охладитель (в виде змеевика);
  • фильтры для очистки смеси газов от ненужных примесей.
Статья в тему:  Нанесение твердого воска на авто

Схема газогенератора может включать систему сушки топлива. Чтобы пиролиз шел эффективно, дрова должны быть сухими. Если часть газопровода будет проходить по кольцу вокруг камеры загрузки топлива (в промежутке между стенками этой камеры и корпуса), сырые дрова успеют подсохнуть до попадания в камеру сгорания. Это заметно увеличит КПД установки.

Корпус газогенератора из металлической бочки, сверху которой уголками и болтами крепится труба на уплотнитель, а изнутри на болтах крепится пропановый баллон

Перед тем, как сделать газогенератор, необходимо найти информацию о подходящей модели устройства и подробные чертежи с указанием размеров всех элементов.

Особое внимание уделяется выбору материалов для каждого из элементов конструкции. Газогенератор может иметь прямоугольную или цилиндрическую форму – корпус обычно сваривают из листового металла или используют металлическую бочку. Днище и крышка должны быть выполнены из стального листа толщиной от 5 мм.

Бункер, который крепится болтами внутри корпуса, должен быть выполнен из низкоуглеродистой стали. Камера сгорания – из жаропрочной стали, можно использовать пустой баллон из-под сжиженного пропана.

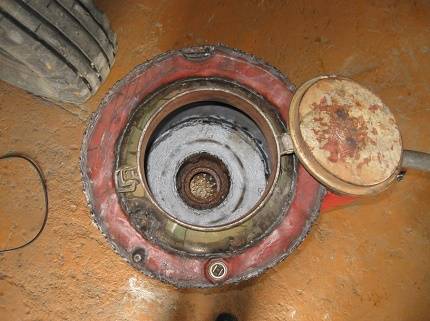

Газовый баллон устанавливается внутрь бочки и крептся болтами к её верху

Обратите внимание! Собираясь разрезать пустой газовый баллон, сначала наполните его доверху водой – это исключит риск взрыва паров газа при попадании искры.

Крышку бункера следует оборудовать надежным уплотнителем из жаропрочного материала (асбестовый шнур с графитовой смазкой). Между горловиной камеры сгорания и корпусом прокладывают огнеупорный изолятор (асбестовый шнур или аналогичный по свойствам материал). Металлическую решетку колосников удобнее сделать съемной, из арматурных прутьев, чтобы было удобнее очищать камеру сгорания.

Статья в тему:  Подушка штанги стабилизатора ваз 2107

На болты крептся труба сверху бочки

Воздухораспределительная коробка с обратным клапаном на выходе устанавливается вне корпуса, перед ней можно смонтировать вентилятор, нагнетающий воздух, для повышения КПД агрегата при работе на свежесрубленных дровах.

Нагнетающий вентилятор, помогающий повысить КПД

В качестве змеевика воздушного охлаждения некоторые умельцы приспосабливают стальной или биметаллический радиатор. Смеситель, проходя через который очищенный горючий газ смешивается с воздухом, оснащается вентилятором.

Выбирая материалы для стационарной установки, предназначенной для выработки электроэнергии для домашних нужд, упор делается на надежность и доступность. Если требуется изготовить газогенератор для автомобиля, предпочтение стоит отдать нержавеющей стали – это сделает агрегат более легким и компактным. Но использование нержавейки заметно удорожает конструкцию.

Вывод

Компактный газовый генератор на дровах пригоден для установки на грузовом или легковом автомобиле. Агрегат для локальной электростанции можно установить в подвале дома, в хозяйственной постройке или при необходимости устанавливать на улице либо под навесом (когда требуется обеспечить электроэнергией какое-либо стационарное электрооборудование).

Принципиальный вопрос – правильная работа газового генератора. Чтобы агрегат функционировал с высоким КПД, необходимо тщательно отрегулировать уровень подачи воздуха (с учетом влажности топлива), интенсивность отвода газов и т.д. Изготавливать газогенератор желательно по профессиональным чертежам, с соблюдением всех размеров и пропорций.

Видео по теме:

Как сделать своими руками

Газогенераторы, изготовленные в заводских условиях, стоят очень дорого, так что не все могут позволить себе покупку такого агрегата. Но простейший вариант газогенераторов можно смастерить самому в домашних условиях. Это обойдется не очень дорого, да и сам процесс изготовления не имеет особых сложностей. Самое главное – следует взять чертеж простейшего газогенератора. Их можно найти в интернете и распечатать.

Статья в тему:  Чери фора предохранитель вентилятора

Далее будет приведена пошаговая инструкция, которой следует руководствоваться при изготовлении генератора своими руками:

  1. Первым делом следует смастерить корпус будущей конструкции. Его делают из листового металла. Стороны соединяют с помощью сварки. Также снизу присоединяют ножки.
  2. Далее изготавливают бункер. Он также может быть любой формы. Для его изготовления используют малоуглеродистую сталь. Готовый бункер кладут в корпус и закрепляют там болтами. Для бункера делают крышку.
  3. Затем в нижней части бункера устанавливают емкость, которая будет служить камерой сгорания дров. Ее можно смастерить из старого газового баллона. Внимание: Перед применением баллона необходимо заполнить его водой, так как при срезании верхней части, остатки газа могут возгораться.
  4. Верхнюю часть баллона срезают, оставшаяся часть и будет камерой сгорания.
  5. Теперь необходимо сделать воздухораспределительный коробок. Его устанавливают вне корпуса. На выходе от коробка следует установить обратный клапан. Место установки следует выбрать исходя из чертежа.
  6. Колосник изготавливают из чугуна. Его также устанавливают исходя из используемого чертежа.
  7. Теперь необходимо смастерить приспособления для подачи воздуха и отвода газов. Их устанавливают сверху или в нижней части устройства. Место установки определяют по чертежу.
  8. Самый последний шаг – установка дымохода.

Ценная информация по газогенераторам

Иногда ожидания владельцев частных домов, задумавшихся о приобретении или самостоятельном изготовлении газогенератора, оказываются слишком радужными по сравнению с реальной ситуацией.

Бытует мнение, что КПД газогенератора, составляющее около 95%, значительно превышает КПД обычного напольного газового котла, который достигает 60-70%. Эти цифры в целом верны, но сравнивать их некорректно.

Статья в тему:  Какое масло лучше тнк или лукойл


В изготовлении самодельного газогенератора используются отслужившие газовые баллоны, бидоны, кухонная утварь и т.д. Практически бесплатное устройство экономно расходует не самое дорогое топливо при довольно высокой производительности

Первый показатель отражает эффективность производства горючего газа, а второй – количество тепла, полученного при работе котла. В обоих случаях сгорает древесина, но результат этого процесса качественно различается. Если в дальнейшем полученный путем пиролизного сгорания древесины горючий газ будет использован для обогрева жилища, такое сравнение можно будет провести.

Стоит помнить также, что самодельные газогенераторы, хотя они и могут работать с высокой отдачей, редко бывают столь же эффективными, как и промышленные модели. Этот момент следует учесть еще на этапе проектирования агрегата и расчетов стоимости проекта и его ожидаемой эффективности.

Если необходимость создания газогенератора обусловлена только желанием улучшить систему отопления дома, стоит обратить внимание на похожее устройство – пиролизный котел, который работает на очень схожих принципах. Главное его отличие от газогенератора состоит в том, что полученный газ немедленно сжигается, а полученная энергия используется для подогрева теплоносителя в системе отопления дома

В таком устройстве монтируют дополнительную камеру сгорания, в которую необходимо организовать отдельную подачу воздуха. Если же нужно обогревать дом с помощью газогенератора, понадобится еще выбрать конвектор для отопления. Это увеличит расходы на модернизацию или обустройство отопления. Необходимо просчитать, стоит ли в таком случае овчинка выделки?

Статья в тему:  Лада калина 111830 технические характеристики

Важный момент – правильное обслуживание газогенератора в процессе его эксплуатации. Реклама утверждает, что это универсальное устройство, в котором сгорает все: от опилок до свежесрубленного дерева.

Но реклама умалчивает о том факте, что при загрузке влажного сырья количество полученного горючего газа может сократиться на 25% или больше.


Лучшее топливо для бытового газогенератора – древесный уголь. При его сжигании не тратится слишком много энергии на испарение избыточной влаги, что позволяет получить максимальное количество горючего газа

Оптимальным топливом для газогенератора, по мнению специалистов, является древесный уголь. При его сгорании на испарение влаги уходит минимальное количество энергии, что позволяет ускорить процессы пиролиза.

Владельцы автотранспорта могут рассчитывать на газогенератор не только для обогрева, но и для работы своего транспортного средства. действительно, в Европе немало автомобилистов вполне успешно приспособили свой транспорт для работы на дровах. Но чаще всего это компактные и прочные устройства, изготовленные из тонкой и прочной нержавеющей стали.

Стоимость таких агрегатов, даже изготовленных самостоятельно, совсем не маленькая. В российских реалиях газогенераторы для автомобилей изготавливают из подручных средств и устанавливают на грузовой автотранспорт.

Эффект от их работы невысок, обычно наличию такого агрегата сопутствуют такие явления как длительный розжиг, необходимость постоянной работы двигателя на высоких или средних оборотах, что способствует его скорому износу.


Для автомобиля лучше всего использовать качественный газогенератор, выполненный из прочной нержавеющей стали, имеющий относительно небольшой вес и компактные размеры

Статья в тему:  Колодка предохранителей ваз 21213

Интересный вариант использования газогенератора в частных домовладениях – использование горючего газа для домашней электростанции. Реализуют такой проект с помощью дизельного двигателя внутреннего сгорания.

Выводы

Создавая домашний газогенератор для отопления дома или работы ДВС, можно получить приспособление, позволяющее отчасти заменить природный газ и вырабатывать электричество, уменьшающее расход дров за счет увеличения КПД и повышающее время горения одной порции твердого топлива. Время горения одной закладки древесины в топку газового генератора при использовании полученного газа как дополнительного энергоносителя, достигает 8–20 часов. Эксплуатация оборудования достаточно простая, если не считать периодической очистки, а замены требуют только фильтрующие элементы.

Несмотря на эти плюсы, устанавливать самодельный древесный газген на автомобиль нецелесообразно Экономия окажется не такой значительной, как снижение уровня комфорта использования транспортного средства и непредсказуемые последствия для двигателя внутреннего сгорания. Единственным веским аргументом в пользу такого решения, могут быть лишь проблемы с приобретением бензина.

Приемлемый вариант – сборка своими руками газогенератора для частного дома. В этом случае прибор станет источником газа для отопительного котла, газовой плиты и небольшой домашней электростанции.
