Схема подключения модуля зажигания ваз 2110 инжектор 8 клапанов

На автомобиль ВАЗ-2110 в разное время устанавливали разные двигатели, как карбюраторные, так и инжекторные. Однако независимо от типа системы питания и количества клапанов (8 или 16), все моторы собраны на агрегатной базе старого двигателя 21083 и 21093. Самый прогрессивный из этих двигателей — 16-клапанный 1,6-литровый мотор ВАЗ 21124 мощностью 89 сил. Сегодня мы коснёмся модуля зажигания для 8-клапанных моторов 2111 и 21114 (1,6 л), проверим его работоспособность и подыщем подходящую замену вышедшему из строя модулю.

Проверка модуля зажигания инжекторного ВАЗ 2110 8/16 клапанов

На десятке может стоять восьмиклапанный мотор 2111, объёмом полтора литра, или же мотор 21114, объёмом 1,6 литра. Разница между ними в модулях зажигания.

У модуля полуторалитрового двигателя артикул 2112-3705010, а модуль с объёмом тысяча шестьсот кубиков, имеет артикул 2111-3705010. Отличаются они и ценой. Если стоимость первого колеблется от полутора тысяч рублей до 2100, то стоимость второго дешевле примерно на пятьсот рублей.

Какой из них выбрать? Самые надёжные производятся в городе Старый Оскол.

Строение модуля

В его составе две катушки зажигания и два высоковольтных ключа-коммутатора. Катушки предназначены для создания высоковольтных импульсов.

По сути это простой трансформатор, у которого две обмотки: первичная, с напряжением индукции примерно пятьсот Вольт, и вторичная, с индуктивным напряжением как минимум в двадцать килоВольт. Помещено всё в один корпус с одним разъёмом для сигнальных проводов и четырьмя для высоковольтовых.

Принципиальная схема модуля ваз 2110

Статья в тему: Новая лада гранта гнет клапана или нет

Работа модуля зажигания основана на «принципе холостой искры». Модуль способен раздавать искру попарно: в первый и четвёртый, второй и третий цилиндры при передаче импульсов с электронного блока управления.

Возможные неисправности

Прозвонить модуль зажигания ВАЗ-2110 можно самостоятельно.

Главная задача модуля — подача тока на свечи зажигания. Качественной искры достаточно для воспламенения рабочей смеси. Если искра отсутствует, то неизбежны проблемы с мотором в виде уменьшения мощности, увеличения расхода топлива, наличие провалов при ускорении, плавают обороты, двигатель во время запуска отказывается работать.

Признаки неисправности и проверка

При выходе из строя одной катушки перестают функционировать два цилиндра. Заметить это легко, поскольку двигатель лихорадит на холостых оборотах, затрудняется пуск, резко увеличивается расход бензина, теряется динамика.

Снимаем коннектор с модуля ваз 2110, не сильно отведя фиксатор и потянув за провод. Проверяем напряжение между выводом 15 и «массой» колодки. Схема проверки первичных обмоток Схема проверки вторичных обмоток Схема проверки модуля на КЗ

Необходимо убедиться в работоспособности свечей. Их выкручивают и проверяют искру по отдельности на каждой из свечей. На головку свечи надевается высоковольтный провод. Свеча кладётся таким образом, При котором соприкасаются резьбовая часть свечи и масса двигателя. Если при прокрутке двигателя стартером искра очень слабая или вообще отсутствует, то необходима её замена. При отсутствии результата необходимо проверить высоковольтные провода. Так исключаются из списка неисправностей свечи, колпачки и высоковольтные провода. Значит, пора перейти к проверке модуля зажигания. Каким образом это сделать?

Статья в тему: Калькулятор пропана из кг в литры

Прежде всего, внимательно осматривается корпус, поверхность которого должна быть целой. Если обнаруживаются сколы, трещины или прогары, то модуль необходимо однозначно менять.

Если нестабильность искры замечена только на первом и четвёртом, или втором и третьем цилиндрах, то напрашивается вывод о повреждении какой-либо катушки.

Даже если это так, необходимо провести комплексную проверку.

Проверка модуля зажигания ВАЗ-2110 мультиметром 8 клапанов заключается в следующем:

Коннектор с сигнальными проводами отключается от модуля.
Затем он снимается с модуля. Фиксатор необходимо отвести в сторону и потянуть за провод.
Включается зажигание, чтобы проверить напряжение на выводе центральной колодки управляющих проводов. При отсутствии напряжения при заряженном аккумуляторе, или при показателе, меньшем, чем номинальное, а это двенадцать Вольт, делается вывод о неисправности электронного блока управления.
Снимаются высоковольтные провода, при этом необходимо открутить и снять боты крепления модуля.
Проверяется сопротивление на первичных обмотках катушек. Мультиметр при этом устанавливается в режим замера сопротивления. При помощи прибора снимаются показания с крайнего правого и центрального вывода, потом проверяются крайний левый и центральный. Номинальное сопротивление должно быть около 0,5 Ом.
Проверяются первичные обмотки. Сопротивление во вторичных обмотках замеряется между выводами первого и четвёртого, второго и третьего высоковольтных проводов. Номинальное сопротивление 5,4 килоОм. Если нашли несоответствие, значит, делается вывод о некорректности работы катушки.
Проводится проверка модуля на наличие короткого замыкания. Один из щупов тестера устанавливается на центральный вывод, другой на металлический корпус. При отсутствии показаний короткого замыкания делается вывод о замыкании корпуса одной из катушек.

Статья в тему: Масляный фильтр ваз 21124 16 клапанов

Ошибки

Сканер ошибок определяет неисправность модуля. Если коды ошибок Р-3000, Р-3001, Р-3002, Р-3003 и Р-3004, это отсутствие искр. Значит дело или в самом модуле, или неисправны свечи, или высоковольтные провода, или же электронный блок управления.

Если код ошибки Р-0351, значит неисправна катушка первого-четвёртого цилиндров, при коде Р-0352 второго-третьего.

Такое сканирование о работоспособности модуля ещё ничего не говорит. Возможно проблема в свечах или пробитых высоковольтных проводах. Но если они были продиагностированы до проведения тестирования, то однозначно виноват модуль зажигания.

Здесь решение принимает владелец автомобиля. Только он может решить ремонтировать его самостоятельно, или покупать новый. Выбор второго варианта будет более простым и быстрым с гарантией бесперебойной работы системы зажигания.

Питание модуля зажигания ВАЗ 2110, 2111, 2112 и доработка цепи питания модуля зажигания

Содержание статьи:

1. Доработка цепи питания модуля зажигания ВАЗ 2110, 2111, 2112

Наткнулся на интересную доработку цепи питания модуля зажигания (МЗ). Эту доработку можно применять как к МЗ, так и к ИКЗ.

Если коротко, то схема питания модуля зажигания сделана не лучшим образом. Присутствуют пульсаций и просадки напряжения, что негативно сказывается на качестве искры, а как следствие, и на горении смеси.

Благодаря конденсаторам, эти пульсации можно снизить.
Для доработки понадобится пара конденсаторов, провода и изолента.

Как оказалось, в городе, с большим радиотехническим вузом, выпускающим тысячи радиоинженеров, не возможной найти качественных конденсаторов нужного номинала. Найти Nichikon или Rubicon вообще не реально. Были куплены конденсаторы Elzet, которые, сразу вызывали сомнения, но пришлось брать, что есть. Ценник 30р за штуку. Так же была куплена клемма, для крепления на шпильку, ценник 6 рублей.

Статья в тему: Как снять передний бампер нива шевроле видео

Скручиваем конденсаторы между собой следующим образом.

Припаиваем проводки, желательно разного цвета, чтобы не путать полярность.

Слой алюминиевого скотча, в качестве теплоизоляции.

Врезаемся в провод питания МЗ, в моем случае он голубой с красной полоской.

Подключать конденсаторы, следует как можно ближе к МЗ.

Минус на шпильку на головке.

У большинства, эффект от этой доработки, строго положительный, причем не только на ВАЗах, но и на иномарках. В моем случае, отрицательный момент перекрыл весь положительный эффект.

После установки конденсаторов, при температуре меньше -10 градусов, на холодную, машина стала плохо заводится. После первой заводки, не держала ХХ и глохла, повторная заводка проходила нормально. В остальном, мотор работал, как будто бы, немного ровнее. Для того, чтобы точно определить, что это не совпадение, я в течении двух недель снимал и ставил конденсаторы. Проблема, совершенно точно заключалась в них.
Возможно, виной были не качественный конденсаторы, хотя по спецификации, они должны работать до -40 градусов, на деле не работали уже при -10гр. При температуре около 0 гр. машина заводилась с пол тыка, даже после ночевки.

В итоге, я отказался от идеи с конденсаторами, но не отказался от мыслей по доработке питания МЗ.
В ближайшее время, я сделаю питание МЗ, напрямую от АКБ, через реле, т.е. сведу все пульсации и просадки к минимуму.

“Согласно схемы моей проводки контакт D (+ 12в питание катушек) модуля зажигания соединен только с самим замком зажигания, 27-ым контактом ЭСУД Я 5.1 и 20+9-ым контактом АПС (иммобилайзер). Другими словами, после выключения зажигания нет достойных потребителей, которые бы быстро разряжали добавочные конденсаторы. Но “виновником” торжества оказался как раз 27 контакт ЭСУД. По схеме модуля видно (для тех, кто понимает), что 27-й вывод бока это и есть вход микросхемы DA11 формирователя предстартового импульса сброса ЭБУ (TPRESI), которому заряд на конденсаторах мешал нормально функционировать. Таким образом, после повторного запуска модуль стартовал с параметрами на которых остановился перед этим, а температурная зависимость при этом легко объясняется “неправильным” положением РХХ. На прогретом двигателе его клапан практически был зажат на минимум, дроссель закрыт, вот и не заводилась она у меня с первого раза нормально или заводилась и глохла вовсе.”

Статья в тему: Датчик коленвала приора 16 клапанов признаки неисправности

Простыми словами, ЭБУ не правильно запоминал параметры, с которыми ему следовало заводиться. В моем случае, мозг всё ещё думал, что мотор горячий, а по факту мотор был ледяной, из-за чего, он работал не стабильно, вплоть до остановки. Не факт, что проблема была именно в этом, но гипотеза выглядит довольно реалистично.

2. Питание модуля зажигания ВАЗ 2110, 2111, 2112

На этот раз, я расскажу о простой и полезной доработке, основой для которой, послужит четырехконтактное реле.

Суть доработки
Зачем фильтровать помеху электролитами, если мы можем взять ровное, красивое напряжение с АКБ. Реле будет коммутировть “+ “ от АКБ напрямую, на модуль зажигания, минуя многочисленные разъемы и контакты, которые приводили к появлению пульсаций и просадок напряжения.

Таким образом, мы избавимся от возможных проблем, связанных с броском тока при зарядке емкостей, и проблем с заводкой на холодную. Для наглядности, нарисовал следующую схему.

Для доработки нам понадобится следующее:

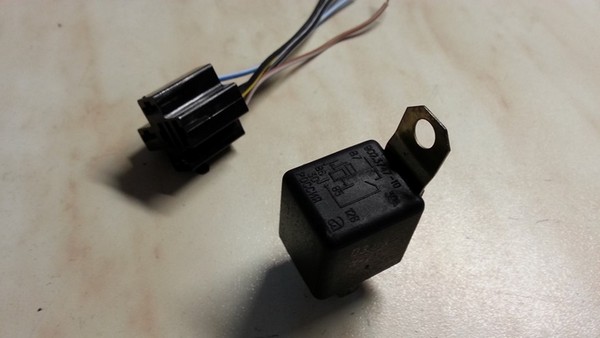

1. Четырехконтактное реле от 20А
2. Колодка под четырехконтактное реле
3. Тумблер
4. Провода
5. Гофра
6. Навесной предохранитель на 20А
7. Пара клемм, для подключения к АКБ
8. Термоусадка, изолента.

Приступаем к пайке, но сначала включаем воображение.

Припаиваем провода и клеммы, все соединения прячем в термоусадку.

Припаиваем переключатель в соответствии со схемой.

В нашей схеме будет использовать переключатель, который позволит быстро вернутся к стандартной схеме без реле. Переключатель, я использовал от компьютерного блока питания. Выбор пал на него не с проста, его конструкция не позволяет случайного переключения.

Статья в тему: При заводке двигателя трещит стартер

Для того, чтобы перейти к стандартной схеме, надо будет вытащить реле из колодки и перевести переключатель в положение “115”.

Готовое изделия, я затянул толстенной термоусадкой и вырезал в ней отверстие под переключатель, получился своего рода корпус.

Можно приступать к установке под капот.

На плюсовой клемме АКБ повис уже третий навесной предохранитель.

Релюшка уютно устроилась на шпильке, за колокольчиком сигналки.

Ей там тепло и уютно

Скручиваем, паяем, изолируем.

Выводы:
Тачка адски повалила, стрелку кладет, аж дважды, расход упал до 3л на сотку, шутка. Но, эффект плацебо достигнут, мотор как будто, работает чуть мягче, заводится легче, но изменения настолько минимальны, что их можно свести на погрешность измерений.

Отсутствие вау-эффекта легко объяснить, у меня стоят новые свечи, свежий модуль зажигания и бронепровода, т.е. система зажигания в идеальном состоянии, именно поэтому, эффект минимальный.
Как повлияла доработка на расход топлива, я сказать не могу, так как машина сейчас находится в процессе настройки прошивки.
Несмотря на то, что эффект в моем случае, не большой, я рекомендую эту доработку всем владельцам десятого семейства и самар. Кстати, эту доработку можно применять и в случае с ИКЗ, естественно адаптировав схему под ваш вариант проводки.

P.S. Немного о надежности реле. Я не автоэлектрик, но почти за 10 лет моих плотных отношений с автомобилями, я не видел ни одного неисправного реле.

Статья в тему: Почему масло в свечных колодцах

Контроллер вентилятора охлаждения радиатора ВАЗ 2110, 2111, 2112

Цель установки данного девайса — уменьшить перегрев двигателя в теплое время года при движении в тянучках, пробках

Как проверить зажигание ВАЗ 2110 самому

Как уже было сказано выше, в рамках диагностики зажигания следует проверять на ВАЗ 2110 модуль зажигания, выполнять диагностику свечей, колпачков, высоковольтных проводов. Основные признаки неисправностей не всегда связаны с модулем зажигания, то есть нужно использовать метод исключения.

Проверка свечей, заключается в следующем:

выкрутить свечи, надев колпачки, уложить их на головку блока и прокрутить двигатель стартером;
если искра на свечах не стабильна, меняем неисправные детали на новые или рабочие;
повторить проверку уже установленных новых свечей.

Обратите внимание, прокручивать двигатель стартером со снятыми высоковольтными проводами нельзя, поскольку это может привести к пробою в крышке модуля зажигания.

Проверка высоковольтных проводов и колпачков:

снять колпачки, через изолятор на расстоянии 10-15 мм от головки удерживать контакт провода;
если иска не пробивает это расстояние, то провода повреждены;
проверить провода на сопротивление (номинальное сопротивление должно быть в пределах от 7 до 10к ОМ)
при имеющихся отклонениях меняют весь комплект высоковольтных проводов;

Выполнить проверку можно самостоятельно, зная последовательность выполняемых работ и номинальное значение модуля. Итак, если есть подозрения на модуль ВАЗ 2110, проверка предполагает следующий порядок действий:

осмотреть модуль зажигания на предмет сколов и трещин (если таковые имеются, модуль зажигания сразу меняют без каких-либо проверок);
проверить питание и наличие импульсов, поступающих с ЭБУ (питание проверяют между массой ДВС и центральным выводом (15) колодки проводов, подключенным к модулю). Напряжение при включенном зажигании должно быть не меньше 12В;
проверить импульсы, поступающие с электронного блока управления на колодке проводов путем установки одного щупа мультиметра на разъем (15), другой сначала на правый крайний, потом на крайний левый;
прокрутив двигатель стартером, фиксируют мультиметром кратковременные скачи напряжения (отсутствие импульсов – проблема в ЭБУ);
проверить сопротивление на вторичных обмотках катушек, поставив мультиметр в режим измерения сопротивления. На высоковольтных выводах крышки модуля между 2-3 и 1-4 выводами сопротивление должно быть в пределах 0.5 ОМ (при несоответствии модуль меняют);
проверить сопротивление на вторичных обмотках катушки между контактами (15) и сначала крайним правым, потом крайним левым выводом. Сопротивление должно соответствовать 0,5 Ом;
проверить модуль на короткое замыкание, установив мультиметр в режим омметра (один щуп прибора на центральный вывод, второй на металлический корпус, норма — сопротивление отсутствует);
при фиксировании прибором какого-либо сопротивления, модуль меняют.
