На ВАЗ 2110 не включается зажигание? Одна из причин недуга может быть в замке зажигания. Не спешите менять замок зажигания на новый, сначала попробуйте проверить его своими руками.

Неисправности замка зажигания ВАЗ 2110

Для определения неисправности замка зажигания достаточно его проверить. Установите ключ и проверяйте омметром сопротивление контактов при переключении ключом режимов 1, 2, 3. Если замок зажигания исправен, то сопротивление выбранных контактов должно быть равно 0.

Схема замка зажигания ВАЗ 2110

Распиновка замка зажигания:
1)приходит +12В для микрика датчика вставленного ключа;
2)приходит масса при открытой водительской двери;
3)уходит +12В на стартер (контакт 50);
4)уходит +12В после включения зажигания (контакт 15);
5)уходит +12В при вставленном ключе на 5 контакт БСК;
6)приходит +12В для подсветки личинки замка;
7)приходит +12В от АКБ (контакт 30);
8)не используется.

Замок зажигания ВАЗ 2110, 2111, 2112

Содержание статьи:

1. Проверка исправности и схема замка зажигания ВАЗ 2110, 2111, 2112

Неисправности замка зажигания ВАЗ 2110

Статья в тему: Подключение домашнего сабвуфера в машину

Схема замка зажигания ВАЗ 2110

Распиновка замка зажигания:
1. Приходит +12В для микрика датчика вставленного ключа;
2. Приходит масса при открытой водительской двери;
3. Уходит +12В на стартер (контакт 50);
4. Уходит +12В после включения зажигания (контакт 15);
5. Уходит +12В при вставленном ключе на 5 контакт БСК;
6. Приходит +12В для подсветки личинки замка;
7. Приходит +12В от АКБ (контакт 30);
8. Не используется.

2. Ремонт замка зажигания ВАЗ 2110

Просто так, без всяких причин, взял и сломался замок зажигания. Зажигание включается, но стартер не крутит и не качает насос. Начал разбирать кожух рулевого механизма… добрался до замка и. Очень захотелось пригласить в гости конструктора ВАЗа… и попросить его открутить его болты крепления замка зажигания (“специальные противоугонные болты”) Болты каленые, с ровной гладкой шляпкой. Что только не делали…крутили, делали насечки, болты не поддавались…Видимо с момента производства авто (2005г.) замок никто не снимал.

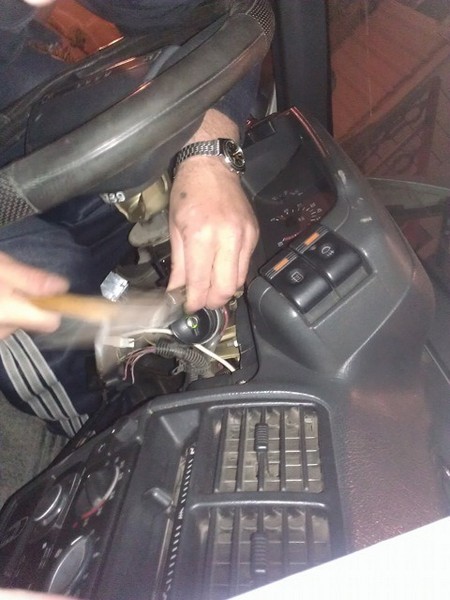

После долгих попыток “культурно” снять замок и посмотреть, что с ним произошло, было принято решение, с помощью кувалды и какой то матери , снять замок как получиться…
