Подключение нештатного датчика дождя к лобовому стеклу и датчик дождя Энергомаш для Лады Приора

Подключение нештатного датчика дождя к лобовому стеклу и датчик дождя Энергомаш для Лады Приора

Содержание статьи:

1. Подключение нештатного датчика дождя к лобовому стеклу Лады Приора

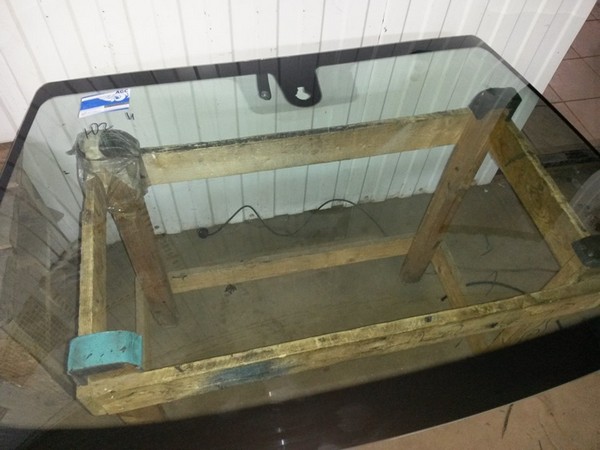

Решил поменять стекло на стекло с обогревом. Нашлось одно единственное стекло с обогревом и датчиком дождя.

Был выбран оригинальный БОР. Никаких полуподвальных КМК.
Мастер сказал, что КМК по качеству сильно уступает БОРу. Например, чуть ли не у 30% ихних стекол брак в нитях обогрева. То есть часть стекла греет, а честь нет. И шелкография у КМК неаккуратно сделана. И все это потому, что они якобы делают стекла на очень старом японском оборудовании, которое япы в свое время чуть ли не выкидывали. Я не стал спорить. Внешне мне БОРовское стекло действительно понравилось больше КМК.

Сразу обратил внимание на причудливые разъемы для подключения обогрева. Я уже тогда подумал, что придется сильно постараться, чтобы найти для них ответную часть и я не ошибся.

Заодно предварительно прикупил жабо нового образца и комплект окантовок ветрового стекла.

Статья в тему:  Не работает прерывистый режим дворников на газели

Жабо состоит из двух частей. Если кому нужны номера, то вот (у меня машина с кондером Hala):

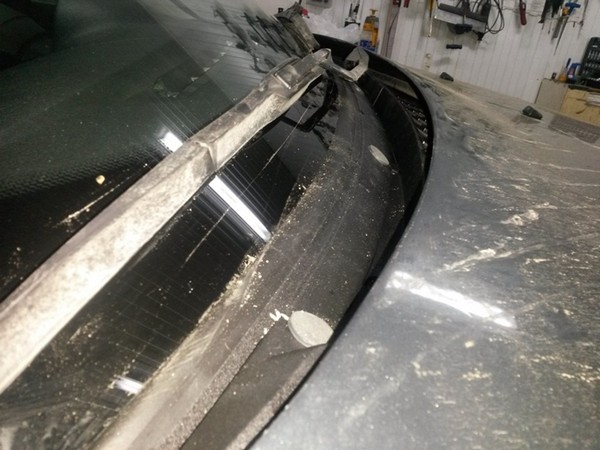

Стекло поставили быстро. Вот результат:

Также мастер мне просто подарил датчик дождя от какой-то ауди (с его слов). Хотя на самом датчике написано AVTOVAZ. Предположительно на приорах стоят датчики света и дождя, совместимые с VAG-овскими. И подарил переключатель режимов. Сказал, что ему с какой-то разборки подогнали и он за них ничего не платил.

И здесь я обратил внимание на дурацкий разъем в самом датчике и еще один совсем нераспространенный разъем на переключателе режимов.

А вот его разъем:

Разъем этот ни в каком магазине не найти. Во всяком случае я облазил все магазины запчастей в округе. Нашел только на Экзисте. Вот разъем: 1C0-973-119-B
А вот пины к нему: N 907 647 01

Собрал разъем. И решил его подключить и проверить, как же он работает.

На выходе постоянно напряжение питания и оно не зависит от степени освещенности. Что за дела?
Уже после того, как подал на него питание, увидел, что я немного напутал с его распиновкой и подал питание немного не туда. Пины переставил, но датчик нормально так и не заработал. Возможно, я его спалил. А новый датчик стоит около 2 килорублей. Устройство у него очень сложное. Там куча SMD-компонентов, какой-то мощный многовыводной контроллер.
Более того, когда я стал копать этот вопрос еще глубже, то выяснилось, что необходима еще специальная гелиевая подушечка между датчиком и стеклом (тоже нужно заказывать на Экзисте) и какая-то металлическая скоба, которая будет прижимать датчик. Эту скобу я вообще нигде не нашел. Плюс нужно еще где-то искать или колхозить самому двухвыводной разъем на переключатель режимов. Плюс нужно покупать приоровский БУСО, который не так-то и дешев. А после этого этот БУСО нужно внедрять в существующую проводку. Придется докладывать недостающие провода. Да, и в разъемах нет соответствующих пинов.

Статья в тему:  Лифт передней подвески уаз хантер

Решил я пойти более простым и дешевым путем — приобрести готовый к установке датчик дождя ДДА-25. Делают его в Тольятти.

Грубо говоря, на стекло клеится сам датчик и прилагаемое реле вставляется в монтажный блок вместо существующего реле дворников.

А вот вид с обратной стороны:

Я перед тем, как его заказать, прикидывал размеры прямоугольной области, где расположены свето- и фотодиоды. Эта область по прикидкам должна была аккурат уместиться в окошке на лобовом стекле, где должен стоять штатный датчик. Когда получил датчик по почте и начал примеряться, то понял, что я не ошибся.

Дальше-дело техники. Аккуратно срезаем металлическую подкову, в которую вставляется штатный датчик дождя. Эта подкова приклеена к стеклу:

Счищаем остатки клея и аккуратно приклеиваем наш датчик дождя так, чтобы все его свето- и фотодиоды попали в окошко в шелкографии.

Датчик имеет 3 режима работы: дождь, снег и режим с фиксированным интервалом взмаха щеток 10 секунд. Также у датчика имеется 3 уровня чувствительности. Все настраивается.

2. Альтернатива датчику дождя ДДА-25 для Лады Приора

Появилась альтернатива датчику дождя ДДА-25 от Энергомаша. Он имеет абсолютно идентичную с ДДА-25 конструкцию и размеры, но дополнен функцией обучаемой паузы. Кстати, новые версии ДДА-25 тоже это умеют. Но у этого датчика есть еще одно весомое преимущество перед ДДА-25 — цена. Он стоит чуть ли не в 2 раза дешевле.
Решил я поменять свой ДДА-25 на датчик от Энергомаша, потому что мой датчик стал откровенно тупить. Сразу после включения он более-менее адекватно работает, но спустя несколько минут перестает реагировать на капли воды на стекле. Стекло закидывает уже так, что почти ничего не видно, а датчик никак не реагирует. Если набраться терпения и не вмешиваться в его работу, то спустя еще какое-то время его прорывает. То есть он снова начинает работать, как ни в чем не бывало. Делает взмах щетками, еще один. Все нормально. Но спустя несколько минут все повторяется. Пауза между взмахами все больше, стекло все грязнее. Регулировка чувствительности не помогает.
Такое ощущение, что у него сам по себе плавает уровень чувствительности. Мне все это надоело и решил попробовать энергомашевский датчик.

Статья в тему:  Не хватает ремня для автокресла

Слева старый датчик ДДА-25. Справа датчик от Энергомаша.

Размеры у датчиков одинаковы. Только у датчика ДДА-25 светодиоды, индицирующие режим работы датчика, вынесены наружу корпуса, а у датчика от Энергомаш снаружи только кнопка, а светодиоды спрятаны внутри корпуса. Корпус как бы черного цвета, но на самом деле он полупрозрачный и поэтому светодиоды внутри хорошо видны. У нового датчика помимо 2 основных режимов работы (дождь, снег) есть еще и режим с программируемой паузой. 4 уровня чувствительности.
Покатался. В принципе, все понравилось. Сильных затупов нет. Но комфортно ездить получилось только на 4 уровне чувствительности. В принципе, можно и на 3, но вот первые 2 уровня, нам мой взгляд, совершенно бесполезны.

Установка датчика низкого уровня омывающей жидкости в Ладе Приора

Иногда случается, что омывайка заканчивается в самый неподходящий момент. После последнего такого случая я решил,

Замена датчика дождя приоры

Для проведения работ понадобится:

— отвертки с плоским и крестообразным концом.

Процесс снятия состоит из 4 шагов:

1. Расположите автомобиль в удобном месте. Отключите минусовую клемму от аккумулятора.

2. Демонтируйте плафон освещения в салоне.

3. При помощи крестообразной отвертки снимите зеркало заднего вида.

4. Отсоедините контактную колодку с подключенными к устройству проводами. Аккуратно снимите изделие с ветрового стекла.

Процедура обратной установки включает в себя 6 шагов:

  1. Прежде чем приступить к монтажу новой детали, потребуется тщательная зачистка, удаление остатков клея, отпечатков пальцев, пыли с поверхности стекла. Для этого пригодится подручный инструмент (например, скребок) при помощи которого необходимо удалить следы загрязнения. Для обеспечения наибольшего сцепления датчика с поверхностью, потребуется обезжирить участок, на котором предполагается установка.
  2. Нанесите специальный полиуретановый клей для стекол на кольцо, которое будет соприкасаться с поверхностью.
  3. Прислоните крепежное кольцо непосредственно к поверхности лобового окна. Нажмите на поверхность кольца и подождите 30 секунд.
  4. Установку корпуса самого датчика следует начинать только после полного высыхания клея (подождите 1-2 часа).
  5. Далее с нового изделия снимите защитную пластину и установите его в крепежное кольцо. Смонтируйте скобу, подключите контактные провода, присоединив колодку к датчику.
  6. Установите накладку совместно с регулятором чувствительности. На этом монтаж окончен.
Статья в тему:  Когда выйдет в продажу х рей кросс

Теперь вы знаете, какие действия следует предпринять в случаях, когда не работает датчик дождя приора. Помимо неисправности самого измерительного прибора в некоторых случаях причиной возникших проблем может быть вышедшее из строя реле. Иными словами, проводите комплексную диагностику всех узлов, которые задействуются в работе датчика.

Как включить датчик дождя приора?

Для запуска устройства необходимо выполнить следующие действия: переключить рукоятку дворников в первое рабочее положение. Чувствительность прибора лучше выставить в третье положение.

Современные иномарки оснащены огромнейшим количеством всевозможных датчиков и вспомогательных систем, которые умеют «правильно» тормозить, вовремя замечать преграды, а также в случае аварии сохранять нам жизнь. Следует признать, что автомобили за последние 10-20 лет серьезно поумнели, некоторые модели так и вовсе порой умнее некоторых новичков. Все вышеперечисленные достоинства и ноу-хау, к сожалению, лишь частично встречаются в отечественных авто, поэтому любителям «народного тюнинга» есть, так сказать, где разогнаться. Сегодня в рубрике «Тюнинг ВАЗ» мы продолжим улучшать «Тазы» и на это раз вы узнаете о том, как установить датчик дождя на Лада Калина в домашних условиях. Но сначала, как всегда, несколько слов о том, что это, для чего и т. д.

Датчик дождя (ДД) – это устройство, созданное повысить безопасность движения путем улучшения и автоматизации системы очистки лобового стекла. Датчик дождя располагается на лобовом стекле и реагирует на влагу, которая попадает на «лоб», после чего в автоматическом порядке происходит включение дворников. Некоторые более продвинутые модели датчиков дождя умеют распознавать интенсивность дождя и управлять боковыми стеклами и люком. То есть, в случае если вы покинули автомобиль, забыв закрыть стекла и люк, в случае осадков ДД автоматически сделает это за вас. Следует отметить, что реагирует датчик на любое проявление влаги (дождь, снег, туман, брызги из-под колес и т. д.).

Статья в тему:  Может ли замкнуть аккумулятор автомобиля

Кто-то сейчас скептически читает все это и думает: «Очередное изобретение для ленивых. » А зря, ведь это совсем не так, датчик дождя на самом деле повышает безопасность движения и предотвращает ДТП. Как? А вот так, вы едете по дороге быстро или нет не имеет значения, вдруг из-под колес встречной машины вам на лобовое попадет большое количество воды или брызгов. Дело в том, что те, кто был в такой ситуации знают, что на то, чтобы быстро включить дворники и очистить стекло потребуется время, к тому же придется отвлечься, а если вы движетесь в плотном потоке или едете по мокрой трассе и совершаете обгон? В общем, вероятность ДТП очень большая, пока вы нащупаете кнопку или рычаг дворников вы можете догнать впереди идущий автомобиль, который стал притормаживать в это самое время или съехать в кювет во время обгона. Ситуаций можно смоделировать множество, суть в том, что польза от ДД есть и переоценить ее очень сложно. Самое главное то, что благодаря датчику дождя водителю во время движения не нужно отвлекаться на включение или выключение, а также регулировку дворников.

  • Высокая чувствительность к влаге. Даже малейшая влажность в виде незаметных капелек вызовут срабатывание дворников, без которого можно было бы обойтись. Дело в том, что если дождя как такового нет, а вы едете достаточно быстро, да еще и летом, то незначительная влага под воздействием потока воздуха и температуры испарится самостоятельно без какого-либо участия дворников. При таком «ложном» срабатывании происходит износ щеток стеклоочистителя, а также привода (моторчика дворников).
  • Нередки случаи, когда датчик дождя включал дворники после того, как стекло покрывалось пылью или просто было недостаточно чистым.
