Ангельские глазки ВАЗ 2106

Ангельские глазки ВАЗ 2106

Установка “ангельских глазок” в ВАЗ 2106

Появилось время написать про установку ангельских глаз (в дальнейшем АГ). Фары, от времени, уже были в «потрёпанном» состоянии, и я уже давно собирался их заменить на новые, в сборе, и пара фар дальнего света «Освар» лежала купленная с год назад, дожидаясь своего времени. Теперь докупил комплект фар ближнего света, того же производителя.

Сразу напишу, что это не окончательный вариант сборки фар, а промежуточный, планируется установка ксенонового света «по всем правилам»(линзы, авторегулировка фар, омыватели) и чтобы АГ не лежали «без дела» пока соберутся все компоненты, решено установить их с галогеновым светом. Для этого купил на время стёкла ближнего света, нашлись у людей ещё раритетные СССР ФГ-145). Изготовлением самих АГ решил не заниматься, а доверить это дело мастерам своего дела, в чём мне очень помог Артём (ARTyomich) большое ему спасибо за это. Изготавливает АГ быстро и качественно, результат просто отличный, всем желающим сделать и себе АГ обращайтесь к нему! Для отправки на сборку АГ к Артёму, купил светодиодную ленту Foton Premium Smd 5050 (60led/m):
рабочий ток — 1.2А/м
потребл.мощность — 14.4 Вт/м
световой поток — 1260 lm/m
Лента намного ярче своих дешёвых аналогов, продающихся в большом разнообразии. Очень ярко светит и гарантийный срок в 3 года «морально успокаивает» . Через неделю получил уже готовые к установке АГ,

Статья в тему:  Актуатор сигнализации замка двери

получились очень яркие, как я хотел, можно приступать к их «внедрению») Оптика разбиралась по разному, стёкла дальнего света — удалось снять целыми, с помощью стр.фена, стёкла ближнего света не захотели сниматься с помощью нагрева, пришлось снимать варварским методом) аккуратно разбив стёкла.

Затем примеряв АГ

необходимо было сделать отверстие для проводки в отражателе.

Кольца АГ по периметру точками посадил на прозрачный герметик Mannol

и отверстие с проводами загерметизировал.

Затем поставил на место стёкла фар. На дальний свет сразу установил прозрачные ФГ-16, давно лежали четыре стекла для ксенона.

После высыхания собрал фары и установил их на машину.

Провода АГ вывел между фар,

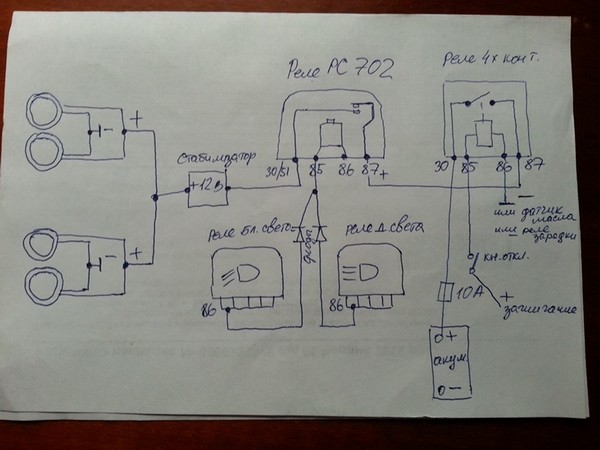

поставил разъёмы, одел в гофру. Подключал АГ по схеме:

для этого понадобится два реле

— 4х контактное и 5 контактное РС702., два диода, предохранитель. На схеме всё видно, как подключать, АГ могут включать автоматически при запуске двигателя, при включении ближнего или дальнего света — отключаются — защита АГ от перегрева от температуры галогеновых ламп и продление срока службы, так как при свете АГ всё равно видно плохо. Отключающая клавиша с подсветкой уже была установлена, подключил к ней.

Снять как светят АГ достоверно не получиться, камера засвечивает невероятно, сильно ярко горят,

фото с уменьшенной выдержкой

Днём, полдень, очень яркое солнце

в тёмное время, без освещения, вообще не получается фото, сплошные пятна засветки. В реальности светят очень здорово, ярко.

Статья в тему:  Можно ли смешать синий и зеленый антифриз

Результатом доволен) в следующем Б/Ж выложу изготовление стабилизатора напряжения 12в для АГ, так как «успокаивающая гарантия» для ленты даётся только при условии стабильных +12в +/- 0.5% а генератор выдаёт 14.5в и хотелось бы продлить время «жизни» светодиодов.

Стабилизатор напряжения 12в для светодиодов

При установке ангельских глаз,

С уменьшенной выдержкой

да и вообще всех светодиодов, для их безопасной и продолжительной работы на автомобиле нужно ставить стабилизатор напряжения, можно и без него подключать, но потом не удивлятся и не «грешить» на ленту- чего так быстро «умирают» светодиоды?) Если подключено пару светодиодов или небольшой отрезок недорогой ленты, то в случае выхода из строя, выходит не дорого, а если диоды или лента премиум сегмента, недешовые, это уже становиться накладным и не хочется деньги выкидывать на ветер. Самый простой и недорогой стабилизатор можно собрать на крен 7812 и нескольких конденсаторах. Цена деталей на это время, составляет 12грв (9грв кренка и 3грв конденсаторы) так что для долговечности светодиодов лучше сделать стабилизатор. Этот вариант на кренке 7812 является не регулируемым и выдаёт только 12в, второй простой вариант это на крен 317, в этом случае это уже получается регулируемый стабилизатор и напряжение можно регулировать с помощью сопротивления. По цене деталей тоже недорогой цена крен317 — 11грв. При сборке на этих кренках необходимо учитывать их нормальную работу с максимальным током нагрузки не больше 1.5А. Если ток нагрузки больше они будут греться, нужно уже садить их на радиаторы, но работа в предельных нагрузках будет не долговечна. В моём случае лента весьма «прожорлива»: Foton Premium Smd 5050 (60Led/m) с параметрами:
рабочий ток 1.2А/м
потребл.мощность 14.4Вт/м
световой поток 1260lm/м
Пр длинне 3м выходит 42вт/3.6А. Пришлось бы делать на каждое кольцо АГ по стабилизатору и то не факт нормальной работы без перегрева. Я решил сделать один большой стабилизатор, с запасом, для АГ и возможностью подключения дополнительных изделий имеющихся в наличии (подсветку днища, подсветку салона, подсветку подкапотного, подсветку багажника, ножную подсветку) и всего того, что возможно ещё взбредёт в голову)). Для стабилизатора понадобились следующие детали:
Крен Lm 317
Транзистор КТ 819 гм
Конденсатор 470мкF
Конденсатор 47мкF
Сопротивление 2КОм
Сопротивление 180Ом
Радиатор охлаждения для транзистора

Статья в тему:  Лампочки в противотуманные фары ларгус

Собирал по схеме:

Изготовленный стабилизатор рассчитан на нагрузку до 15А,

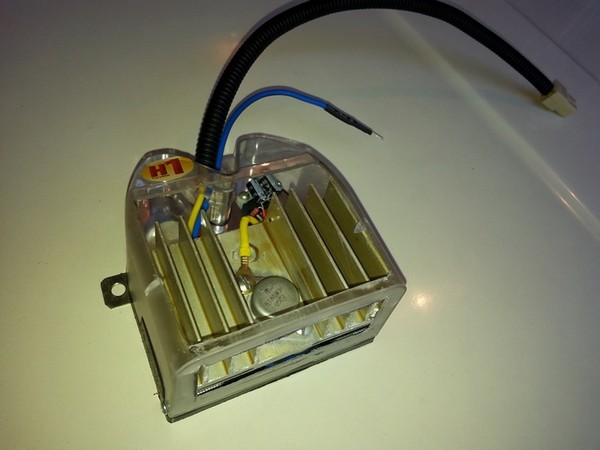

от нагрузки АГ 3.6А совсем не греется и можно подключать дополнительные потребители. При бортовом напряжении 13.5-14.5в стабильно выдаёт 12.5в. Сопротивление специально подобрал чуть больше для 12.5в, производитель ленты Foton указывает на напряжение 12в+/- 0.5%. Если транзистор КТ 819 гм заменить на транзистор КТ 827, то общую нагрузку можно увеличить до 20А. Для установки в машину необходимо сделать защитный корпус, так как радиатор охлаждения транзистора получается колектор (+) и на массу к машине нельзя допускать прикосновения. Корпус сделал из первого попавшегося под руку, подходящего по размеру, это пластиковая упаковка от ламп Н1.

Радиатор поместился идеально, входит плотно. Для его охлаждения вырезал снизу и спереди окна.

Сверху на свободное место закрепил остальные комплектующие из схемы.

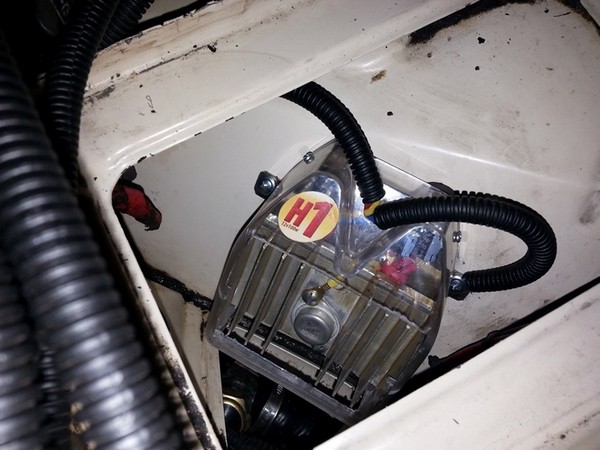

Сзади прикрепил крепёжную планку. Так как стабилизатор в сборе получился не миниатюрным, чтобы не мешал «под руками» и для лучшего его охлаждения, место установки нашёл поближе к приводному вентилятору охлаждения — под аккумулятором.

В этом месте очень хороший дополнительный обдув радиатора стабилизатора получается.

Так же поставил разъёмы на проводку от АГ,

для удобного съёма оптики при замене ламп, и одел гофру. Ну и ещё фото АГ.

Светодиоды в фонари ВАЗ 2101, 2106, 2107 КЛАССИКА

Изготовление светодиодных фонарей для ВАЗ 2101 своими руками
Установка светодиодов в

Статья в тему:  Когда меняют втулки стабилизатора поперечной устойчивости

Варианты готовых модулей

Если ты не хочешь возиться с изготовлением ангельских глазок, то можешь воспользоваться готовыми кольцами, которые есть в продаже. Наиболее популярные из них:

  1. Газоразрядные (CCFL).
  2. Кластерные.
  3. Светодиодные.

Газоразрядные

Представляют собой обычные люминесцентные трубки, выполненные в форме кольца. Поскольку такие трубки требуют высокого напряжения и розжига, в комплекте с кольцами идет повышающий преобразователь с системой пуска (инвертор).

Газоразрядные ангельские глазки

Кластерные

Эти глазки представляют собой твердую основу, на которую нанесена светодиодная матрица (СОВ технология), выполненная в виде радиальной спирали. Питаются такие глазки от 12 В, и в комплекте с ними нередко идет 12-вольтовый стабилизатор.

Кластерные ангельские глазки, использующие СОВ технологию

На SMD светодиодах

Конструкция этих глазок аналогична той, что мы использовали при работе со светодиодной лентой на SMD диодах. Питание колец – 12 В, в комплекте может быть стабилизатор.

Ангельские глазки на SMD светодиодах
